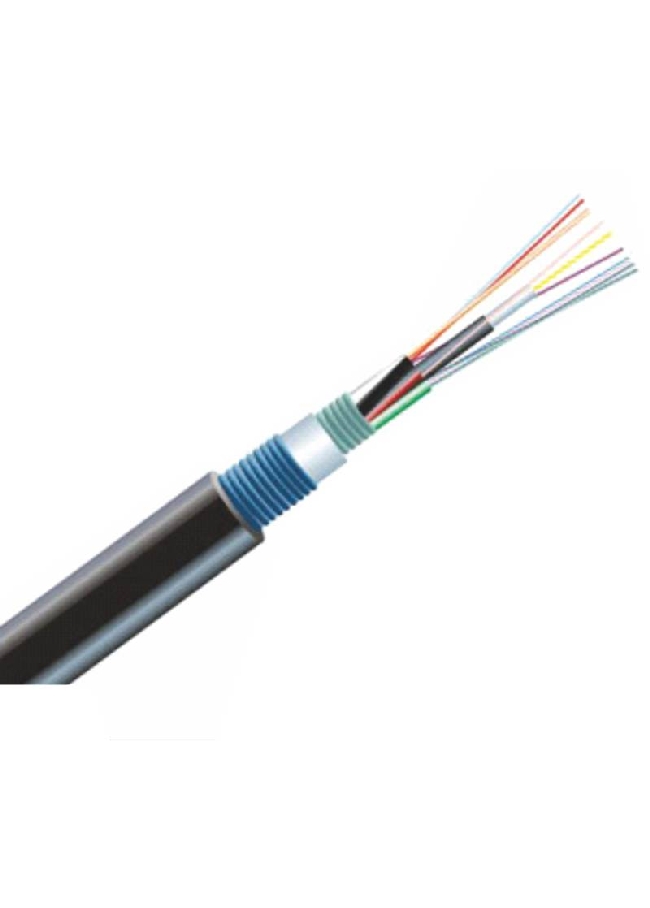

GYTA53[金属加强构件、松套层绞填充式、铝-聚乙烯粘结护套、纵包皱纹钢带铠装、聚乙烯套通信用室外光缆]：光缆的结构是将单模或多模光纤套入高模量塑料做成的内填充防水化合物的松套管中，缆芯中心是一根金属加强件，对于某些芯数的光缆来说，金属中心加强件外挤包一层聚乙烯。松套管（和填充绳）围绕中心加强件绞合成紧凑和圆整的缆芯，缆芯内缝隙充以阻水化合物，涂塑铝带纵包后挤一层聚乙烯内护套。双面涂塑涂塑钢带纵包后挤制成聚乙烯外护套成缆。
产品说明：
|
型号 |
最大芯数 | 光缆外径（cm） | 光缆重量（kg/km） | 拉伸力（N） | 压扁力（N/100mm） | 最小弯曲半径（mm） | |||
| 短暂 | 长期 | 短暂 | 长期 | 动态 | 静态 | ||||
| GYTA53 | 24 | 1.3±0.2 | 170±2.0 | 3000 | 1000 | 3000 | 1000 | 25D | 12.5D |
|
GYTA53 |
48 |
1.4±0.2 |
190±2.0 |
3000 |
1000 |
3000 |
1000 |
25D |
12.5D |
|
GYTA53 |
96 |
1.6±0.2 |
230±2.0 |
3000 |
1000 |
3000 |
1000 |
25D |
12.5D |
|
GYTA53 |
120 |
1.7±0.2 |
270±2.0 |
3000 |
1000 |
3000 |
1000 |
25D |
12.5D |
|
GYTA53 |
144 |
1.8±0.2 |
310±2.0 |
3000 |
1000 |
3000 |
1000 |
25D |
12.5D |
光学特性：
|
光纤类型 |
衰减 |
带宽 |
||||
| 850nm | 1300nm | 1310nm | 1550nm | 850nm | 1300nm | |
| SM | --- | --- | ≤0.36dB |
≤0.22dB |
--- | --- |
| OS2 | --- | --- |
≤0.40dB |
≤0.23dB |
--- | --- |
| 62.5/125 |
≤3.4dB |
≤1.0dB |
--- | --- | ≥200MHz |
≥500MHz |
| 50/125 |
≤3.0dB |
≤1.0dB |
--- | --- |
≥500MHz |
≥500MHz |
| 50/125（OM3） |
≤3.0dB |
≤1.0dB |
--- | --- |
≥1500MHz |
≥500MHz |
| 50/125（OM4） |
≤3.0dB |
≤1.0dB |
--- | --- |
≥3500MHz |
≥500MHz |
| 型号 |
名称 |
颜色/样式/材质 |
|
TE-F-FTA-SMBXX |
单模室外光缆 | 黑色/室外/PE/(9/125) |
|
TE-F-FTA-SMCXX |
单模室外光缆 |
黑色/室外/PE/(9/125)/阻燃 |
|
TE-F-FTA-52BXX |
多模室外光缆 |
黑色/室外/PE/(50/125) |
| TE-F-FTA-52CXX |
多模室外光缆 |
黑色/室外/PE/(50/125)/阻燃 |
|
TE-F-FTA-MMBXX |
多模室外光缆 |
黑色/室外/PE/(62.5/125) |
|
TE-F-FTA-53BXX |
万兆室外光缆 |
黑色/室外/PE/(万兆300型) |
|
TE-F-FTA-54BXX |
万兆室外光缆 |
黑色/室外/PE/(万兆500型) |
