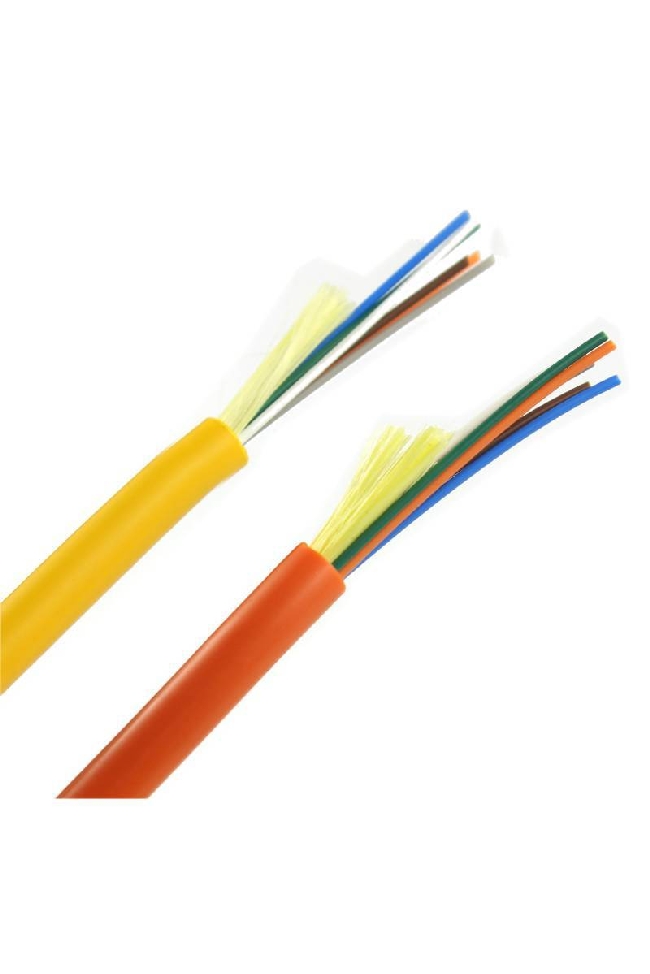

GJPFJV[非金属加强构件、紧套被覆、PVC（或LSZH）外护套通信用室内配线光缆]光缆的结构是在单模或多模光纤外直接覆以高黏结强度的紧套材料制成紧套光纤，多根单模或多模紧套光纤外采用高强度的芳纶作为加强元件,再挤制一层PVC护套（或LSZH护套）。
产品说明：
| 型号 | 最大芯数 |
光缆外径（cm） |
光缆重量（kg/km） |
拉伸力（N） |
压扁力（N/100mm） |
最小弯曲半径（mm） |
|||
| 短暂 | 长期 | 短暂 | 长期 | 动态 | 静态 | ||||
| GJPVJV | 4 | 1.0±0.2 | 18±2.0 | 660 | 300 | 1000 | 500 | 20D | 10D |
|
GJPVJV |
6 | 1.0±0.2 |
25±2.0 |
660 |
300 |
1000 |
500 |
20D |
10D |
|
GJPVJV |
8 | 1.0±0.2 |
29±2.0 |
660 |
300 |
1000 |
500 |
20D |
10D |
|
GJPVJV |
12 | 1.0±0.2 |
36±2.0 |
660 |
300 |
1000 |
500 |
20D |
10D |
|
GJPVJV |
24 | 1.2±0.2 |
59±2.0 |
1320 |
300 |
1000 |
500 |
20D |
10D |
产品说明：
|
光纤类型 |
衰减 |
带宽 |
||||
| 850nm | 1300nm | 1310nm | 1550nm | 850nm | 1300nm | |
| SM | --- | --- |
≤0.36dB |
≤0.22dB |
--- | --- |
| OS2 | --- | --- |
≤0.40dB |
≤0.23dB |
--- | --- |
| 62.5/125 | ≤3.0dB |
≤1.0dB |
--- | --- | ≥200MHz |
≥500MHz |
| 50/125 |
≤3.0dB |
≤1.0dB |
--- | --- |
≥500MHz |
≥500MHz |
| 50/125（OM3） |
≤3.0dB |
≤1.0dB |
--- | --- |
≥1500MHz |
≥500MHz |
| 50/125（OM4） |
≤3.0dB |
≤1.0dB |
--- | --- |
≥3500MHz |
≥500MHz |
| 型号 |
名称 |
颜色/样式/材质 |
| TE-F-MPC-SMBXX | 单模室外光缆 | 黄色/室内/PVC/(9/125) |
|
TE-F-MPC-SMLXX |
单模室内光缆（低烟无卤） | 黄色/室内/PVC/LSOH(9/125) |
|
TE-F-MPC-SMCXX |
单模室内光缆（阻燃） |
黄色/室内/PVC/CMR(9/125) |
| TE-F-MPC-52BXX |
多模室外光缆 |
橙色/室内/PVC/(50/125) |
|
TE-F-MPC-52LXX |
多模室内光缆（低烟无卤） |
橙色/室内/PVC/LSOH(50/125) |
| TE-F-MPC-52CXX |
多模室内光缆（阻燃） |
橙色/室内/PVC/CMR(50/125) |
|
TE-F-MPC-MMBXX |
多模室内光缆 |
橙色/室内/PVC/(62.5/125) |
|
TE-F-MPC-MMLXX |
多模室内光缆（低烟无卤） |
橙色/室内/PVC/LSOH(62.5/125) |
|
TE-F-MPC-MMCXX |
多模室内光缆（阻燃） |
橙色/室内/PVC/CMR(62.5/125) |
|
TE-F-MPC-53BXX |
万兆室内光缆 |
室内/PVC/(300型) |
|
TE-F-MPC-53LXX |
万兆室内光缆（低烟无卤） |
室内/PVC/LSOH(300型) |
|
TE-F-MPC-53CXX |
万兆室内光缆（阻燃） |
室内/PVC/CMR(300型) |
|
TE-F-MPC-54BXX |
万兆室内光缆 |
室内/PVC/(500型) |
|
TE-F-MPC-54LXX |
万兆室内光缆（低烟无卤） |
室内/PVC/LSOH(500型) |
|
TE-F-MPC-54CXX |
万兆室内光缆（阻燃） |
室内/PVC/CMR(500型) |
