产品描述:

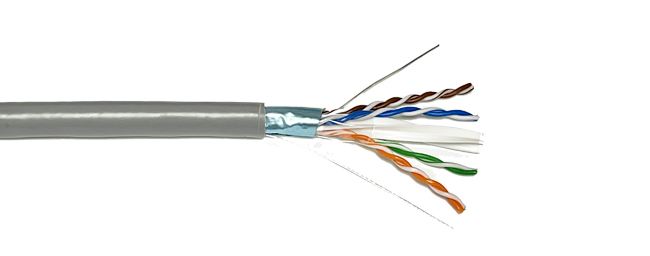

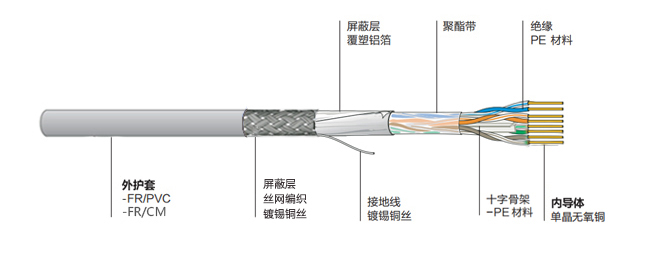

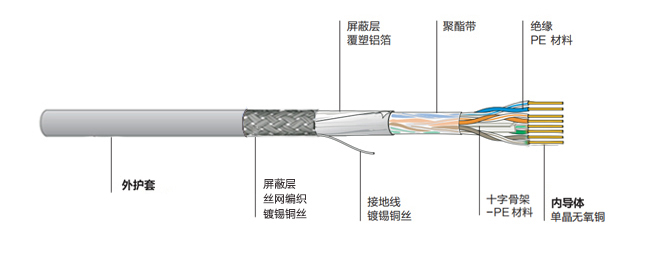

六类四对单屏蔽/双屏蔽双绞线中心采用十字骨架设计,单屏蔽外附屏蔽铝箔,双屏蔽外附屏蔽铝箔及铜网,从而引导护套中的线对提供卓越的传输性能,带宽达到250MHz并保证4 对兼容信号,能共享同一线缆而不会损伤数据的完整性。此线缆支持ATM155Mbps、10Base-T、100Base-T、1000Base-T传输,并和其他兼容信号同时传输。其线缆的优良近端串扰数值,保证多个相同信号传输并显著地减少信号泄露。
产品特点:
性能达到最新标准 ANSI/TIA 568.2-D的要求;
带宽可达250MHz,达到标准要求;
产品通过国内权威检测机构的检测认证;
具有CM阻燃等级产品。
产品说明:
施工环境:
导体材质:99.99%无氧铜
使用环境:室内
绝缘材料:PE
储存温度:-20°C~75°C
绝缘外径:1.08±0.05mm
工作温度:-10°C~75°C
屏蔽方式:FTP/SFTP
最大张力(N):110
线缆外径:单屏蔽7.2±0.2;双屏蔽8.0±0.2
固定时弯曲半径(静态):≥4D
撕裂绳:多股呢绒
牵引时弯曲半径(动态):≥8D
护套材质:PVC/CM
成缆长度:305米/箱
电器性能: 执行标准: | |
绝缘电压:2500V,2Sec(DC) ISO/IEC 11801:2002 | |
特性电阻:100±15Ω NEMA WC63.1 | |
导体电阻:9.38Ω/100m PrEN 50288-6-1 | |
容抗:56pF/m 低烟性满足:IEC61034-2 | |
不平衡直流电阻:5% 无卤性满足:IEC60754-1&2 | |
传输延时:536nS/100m 阻燃满足:IEC60332-1 | |
传输延时偏差:45nS/100m | |
型号 |
名称 |
颜色/样式/材质 |
TE-FTP-CAT6004GY |
六类四对屏蔽双绞线 |
灰色/十字骨架/铝箔/PVC |
TE-SFTP-CAT6004GY |
六类四对双屏蔽双绞线 |
灰色/十字骨架/铝箔+铜网/PVC |
TE-FTP-CAT6004LSGY |
六类四对屏蔽双绞线(低烟无卤) |
灰色/十字骨架/铝箔/PVC/LSOH |
TE-FTP-CAT6004CRGY |
六类四对屏蔽双绞线(阻燃) |
灰色/十字骨架/铝箔/PVC/CMR |
注:GY=灰色;BL=蓝色;BK=黑色。
