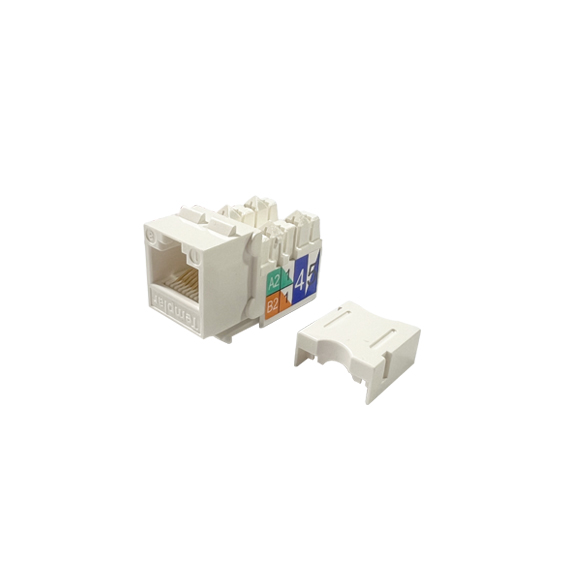

产品描述:
标准的模块插口;RJ45插孔配接跳线,IDC端接水平布线;
IDC上的打线贴纸清楚的提供了T568A/B两种打线方式,接线更方便;
产品特点:
性能达到最新标准 ANSI/TIA 568.2-D的要求;
模块体采用高抗压阻燃材料;
通过国内权威检测部门的认证。
电气性能: | 物理性能: |
直流电阻:≤0.3Ω |
端口类型:8P8C |
绝缘电阻:≥500Ω | 工作湿度:≤93% |
性能/频率:NEXT≥5.0dB 0~100MHz | 插拔次数:≥1500次 |
介电强度:1000V RMS 60h/s | 打线打入次数:≥250次 |
接点电阻:≤20MΩ | 插入力:≤20N |
最大电流:≤1.5A | 拔出力:≥20N |
物理带宽:≥250MHz | 储存温度:-20°C~70°C |
|
工作温度:-10°C~60°C |
|
端接线规:22-26 |
|
绝缘线径:0.7-1.6mm |
型号 |
名称 |
颜色/样式/材质 |
TE-KCM-U69-X1WH |
六类非屏蔽模块 |
白色/90° |
TE-KCM-U69-X2WH |
六类非屏蔽模块 |
白色/90° |

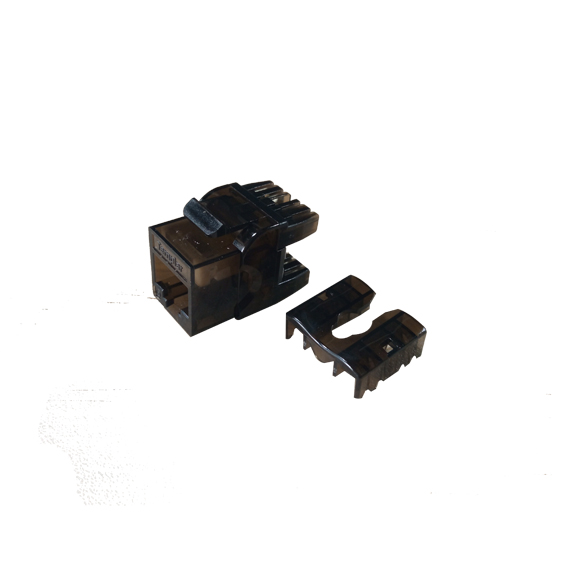

TE-KCM-U68-X1BK |
六类非屏蔽模块(组装及面板通用模块) |
黑色/180° |
注:YE=黄色;BL=蓝色;BK=黑色。
